个人关于阳台鱼竿拉杆天线的一些使用心得

今年重拾业余无线电,主要玩的还是短波。学校在城市的边缘,电磁环境还算可以(用 20W 的 G90S 实现了短波 SSB 首通,BY1BY),和 BG6AEC 老师一起在工训楼顶架设了 20 米端馈,效果不错,配合拉杆正 v 在五五节拿了个银奖。但是夏天炎热的气候很显然不适合野架,加上工训的活动室没有空调等等问题,让我开始考虑在宿舍架设天线的可行性:

  1. 端馈:宿舍一共六层,我在三层,高度有些尴尬,而且不论是斜拉到地面还是对面楼层都比较明显,放弃;
  2. 正 v / 倒 v:拆装与固定先不说,楼顶上不去,没有天台,放弃;
  3. 环天线:功率耐受偏小,阳台空间小,不好放置,放弃;
  4. 阳台拉杆:一个三脚架一个底座搞定,之前有买过一副拉杆正 v 有现成材料,且拆装方便,决定是你了!

差不多五月份的时候我开始研究阳台拉杆,从网上参考其他爱好者的架设方法,把金属拉杆伸出去并拉开到合适的长度,然后接到巴伦线芯,地网接到屏蔽层然后拉开,增加天线有效长度。接上电台,很惊喜地发现 20 米已经谐振了,调到菜市场直接开吼 CQ。结果就是喊了半天,大家还是各聊各的,更换频率也没有回答。不信邪的我接上了前段时间自制的 100W 功放,似乎收到了一句 QRZ,再喊过去也是石沉大海。
倒是 FT8 有些回应,不过几乎都是日本电台,信号报告尚可,但很显然,没有话音通信可是少了不少乐趣 —— 几年前同样的情况下我选择了退坑。随后我就在想有没有什么方法增加阳台鱼竿天线的效率。

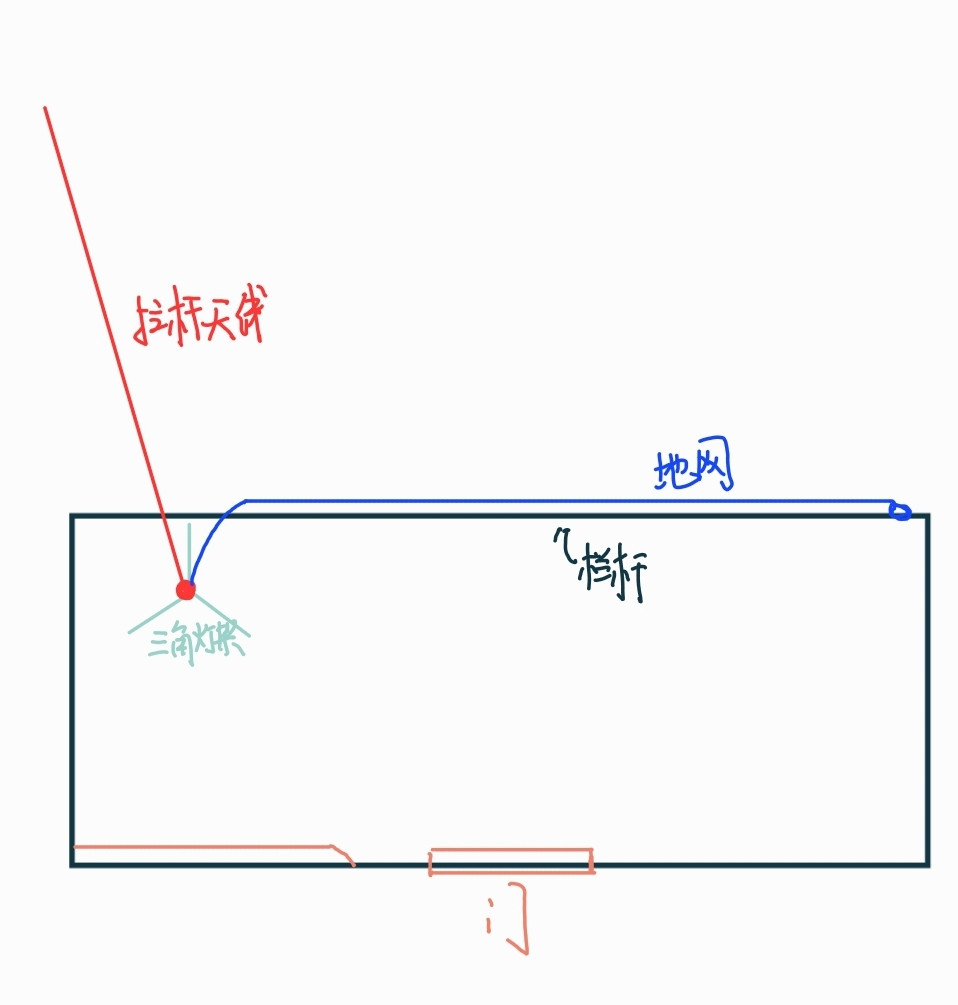

最先考虑改动的是地网的放置,因为阳台狭窄,所以地网呈一个 L 型,没有伸展开的同时还挡路;于是我把地网靠在栏杆上,绑在栏杆另一头(如图,阳台俯视简图):

然后再次呼叫 —— 这回收到了 7 区有台的回应!100W 的功率,对方给我 56-57 的信号报告,基本证实了地网铺开的有效性。之后与另外一名 7 区友台的通联中,得知这样的鱼竿天线是 “GP 横架”,给了我优化的思路。
GP 天线,以往架设的最佳地点是泥土地面,需要打地钉确保与大地接触良好,地上的振子(就是天线本体),只有 1/4 个波长,不满足半波天线的要求,所以接触良好的地面就形成了镜像振子,以达到等效半波长的效果。而当地面不是泥土或较为干燥的情况下,地网就很重要了,铺开的地网就等效了一个地面。当然各位爱好者可能听说过,把地网架高可以提高效率,也可以减少地网的数量,对于较高的频率的 GP 天线比较适用。

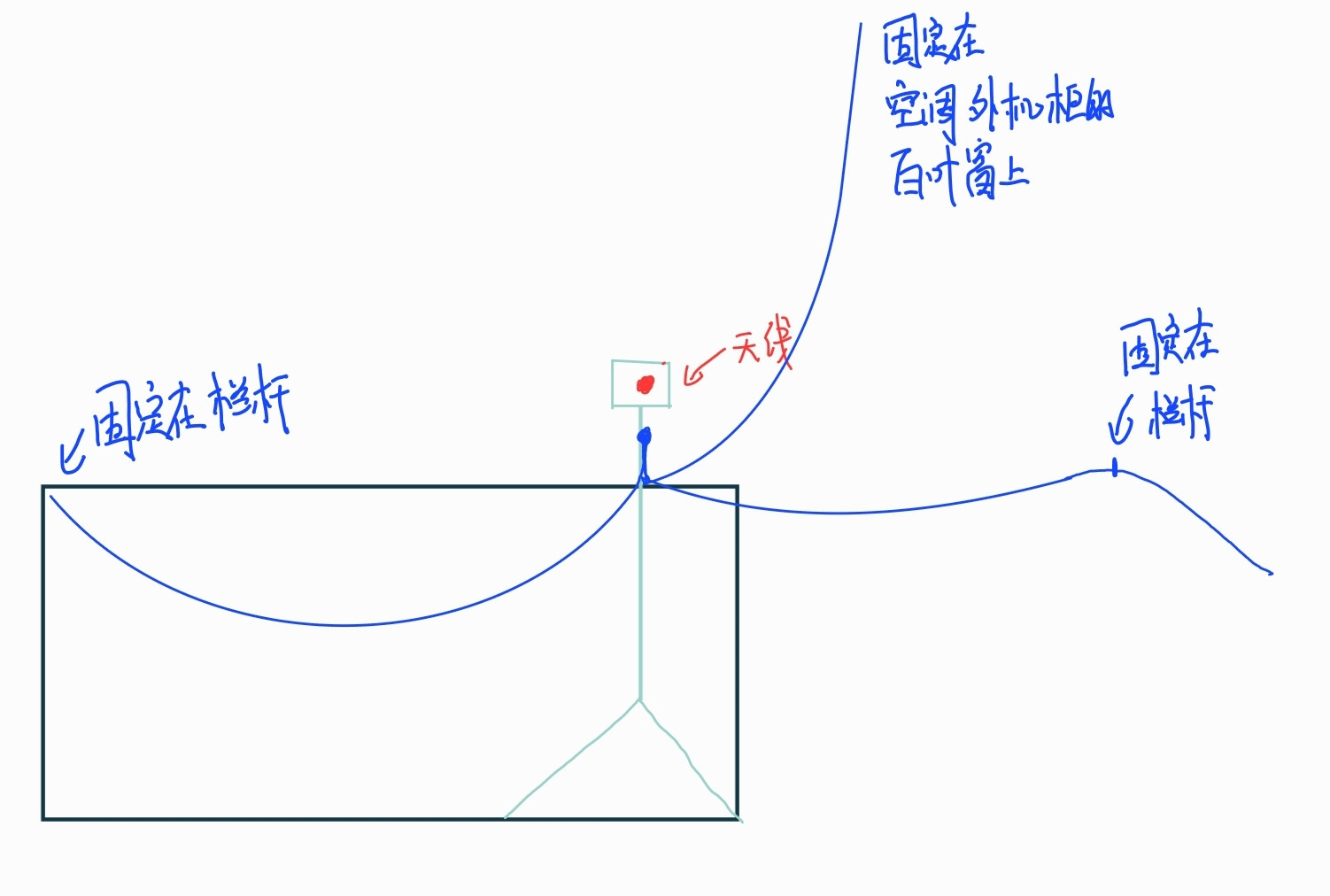

同样的,既然天线横过来了,地网也要横过来;考虑到阳台的实际环境,简单调整后有了这样的效果:(阳台正视简图)

同时我又优化了一下接头部分,让天线底部有一个向上的角度,缓解拉杆下垂。


(由 @BG6AEC 老师帮忙设计切割的底座)
自打架设完成后到现在,这套阳台鱼竿让我完成了数十个单边带通讯与数百个 FT8 通讯,包括我的 0 区 SSB 的首通,以及与部分欧美国家的数字模式通联(功率均为 100W,设备包括 G90S+100W 功放、ICOM IC-718 与 Yaesu FT-DX10),从结果来看还算是不错的了。
当然,这副天线也有不少的缺点,比如:

  • 底噪很大,附近有空气能热水器和 N 多空调外机,以及来自各个宿舍花里胡哨的干扰,底噪一直 S7-S9 附近;
  • 频段单一,主要还是 20 米波段,经过测试 6 米波段调整拉杆也能谐振;10 米波段驻波 2-3 之间,也算可用,至于别的频段驻波都大于 8,借助 G90S 的机内天调勉强能调下驻波,但没有使用意义,FT8 都很难进行通联;
  • 楼层限制,六层楼我在三层,同时阳台对面还有两栋楼,还好对面两栋楼中间大厅只有两层楼高,空了一块,但可用方向主要还是南方与西方,目前通联最多的友台是广东、广西与四川、重庆等,北面信号则较弱,基本只有数字通讯。

以上是我最近几个月使用阳台鱼竿拉杆天线的心得,部分不足与错误之处还请各位大佬指正,后续我也会尝试继续优化与寻找阳台天线的其它形式,也欢迎友台来交流分享阳台天线的经验。这里是 BG6HFD,73 送上~
