前一段时间趁着日元贬值，入手了日版八重洲的DX10。原本一切完好，直到我发现屏幕上有一堆亮点与坏点，着实受不了；而官方售后维修的费用要接近800元，对于一块五寸800x480的电阻屏幕来说确实不大值，而且考虑到原机的屏幕品控都这样了，换了可能也好不到哪去。正好听说日版机扩频比较简单，就觉定先拆开研究研究，同时也可以看看它的内部结构。

拆机视频已发B站，点击可访问：https://www.bilibili.com/video/BV1iii7efEgC/

1.外壳部分

外壳分为内外两层，外层就是表面的铁壳，内层则是银白色的屏蔽罩，上下两层都有；外层螺丝为黑色，内层螺丝为银色；之前有朋友提醒螺丝比较“嫩”，所以最好选择正确的螺丝刀头减少滑丝。

2.下半层：信号处理部分（包括扩频位置）

机器的整个下半层，也就是可以加装滤波器的那一层，负责信号处理等，各种芯片也在这一侧：

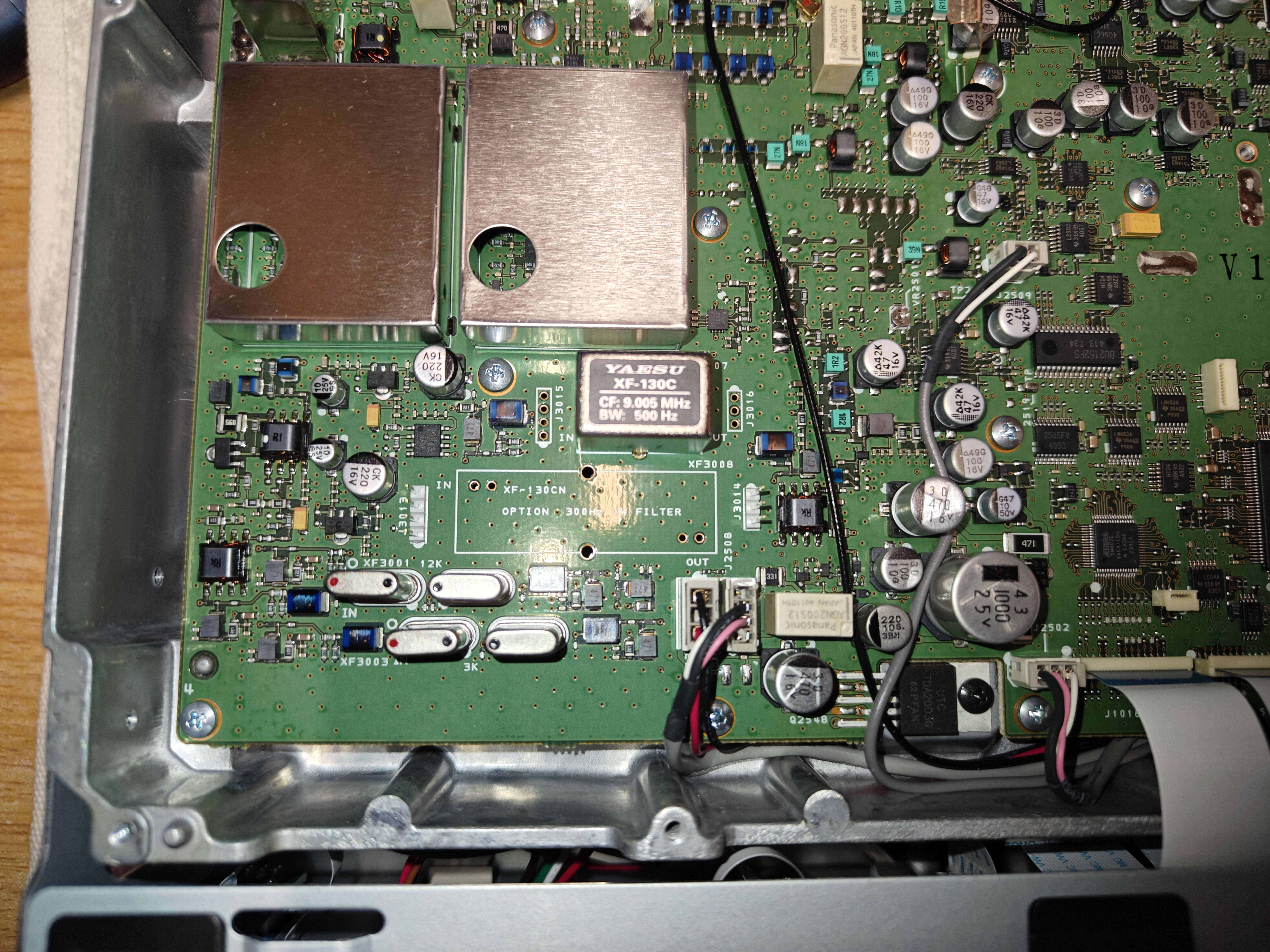

在电路板的左下角有一个空位，可以用来安装300Hz的CW滤波器，据说效果不错，售价千元左右；因为本人不玩CW也不考虑加装：

板子的右下角是机器的CPU，型号R5F61645FPV，是一颗来自瑞萨的32位处理器，主频50MHz；右侧的R5F56519ADFP则是同样来自瑞萨的使用RXv2内核的32位单片机，最大时钟频率120MHz：

既然CPU在这了，那扩频点也在这附近，也就是CPU的右下角，有这么一排触点。无论你是什么版本的机器，将最右侧的JP6触点焊接起来，随后重置一下机器即可实现扩频：

机器右上角为来自德州仪器的TMS320C6746，一颗32bit的高性能32位DSP芯片，浮点处理频率为456MHz，用于处理音频信号；实际运行频率为368.64MHz，除了能够实现SHIFT/WIDTH/NOTCH/APF等功能，NB与DNR降噪功能也由这颗DSP芯片完成：

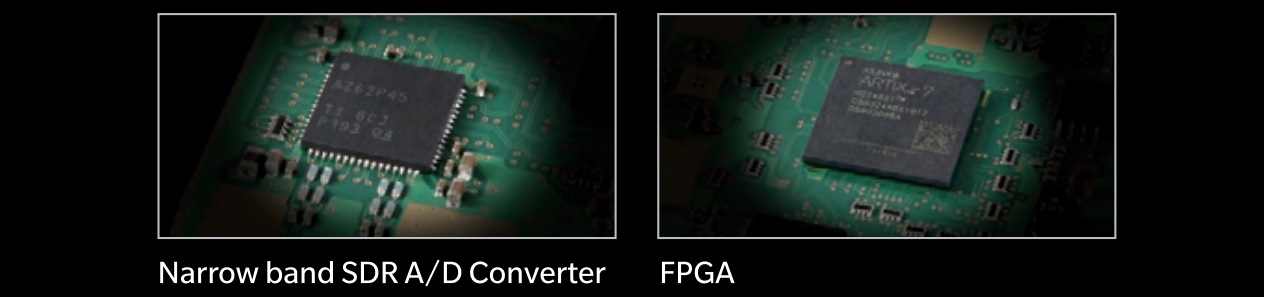

左侧大屏蔽罩下则是FPGA与两颗ADC，FPGA型号为来自赛灵思的ARTIX7系列，ADC型号为AZ62P45，位宽14bit（与FT710方案相同）。屏蔽罩拆除较为困难，故未拆除，此处引用官方Catlog中的图片：

3.上半层：射频功放部分

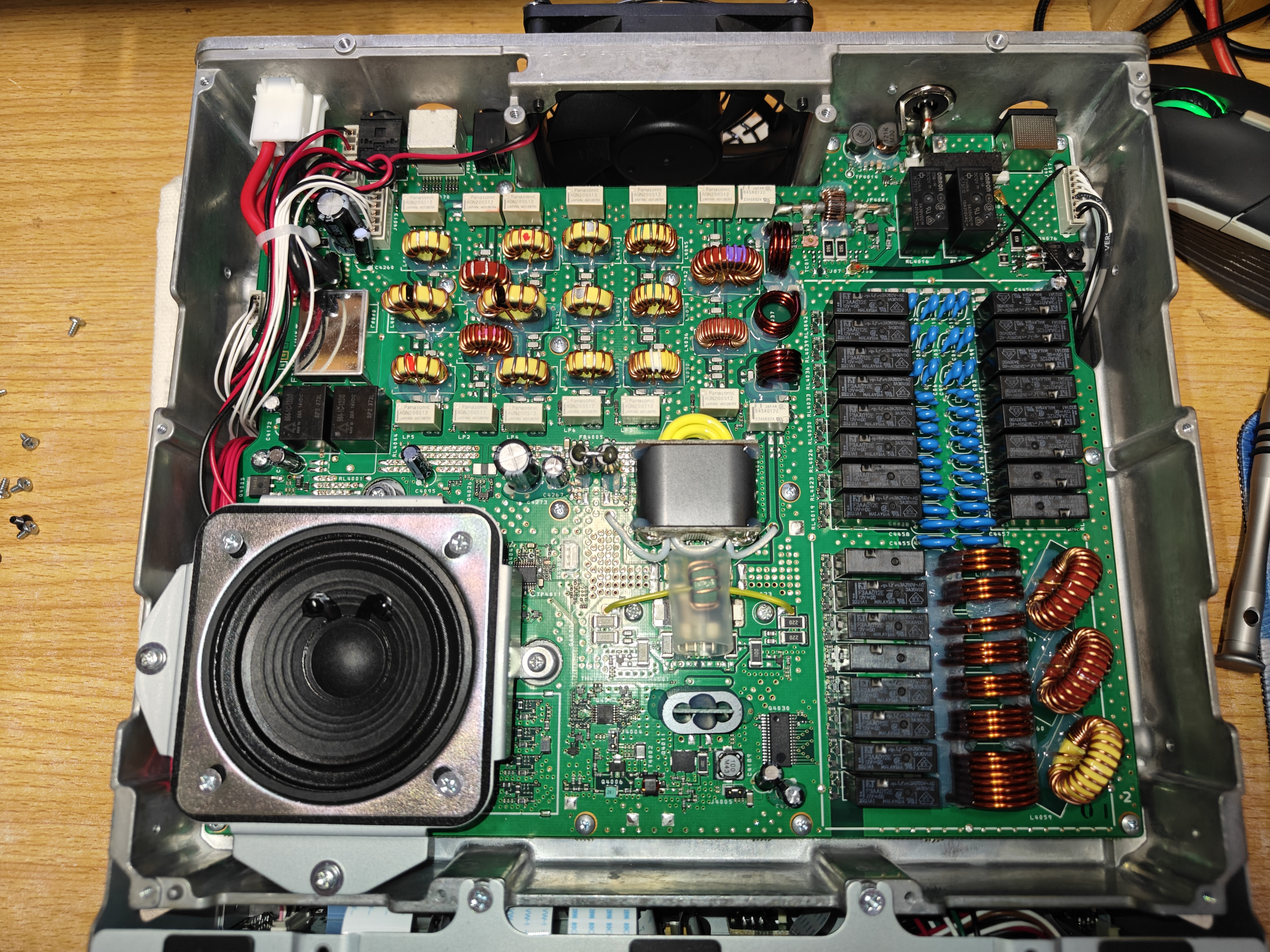

将机器翻个面就是集功放、低通、天调等于一体的一块大板子：

左下角是扬声器，这个参数没有研究；扬声器左边是功放部分，使用功放管为RD70HUP2，单管VHF功放芯片，因为DX10有50兆与70兆的发射，低频部分则使用匹配耦合电路；比较有意思的是前级变压器绕圈用的不是线，而是块电路板：

功放上方是低通板，在低通板的右上角则是个功率驻波检测电路：

占据右侧的则是天调部分：

4.机头部分

机头由外层的塑料面板与内部固定用的金属框架组成，金属框架用于固定屏幕、控制板。拆机时注意先将两个分立的编码器板拆下，注意机器除了大波轮外的其它旋钮，也就是音量、功能与陷波器等旋钮，均是直接用力向外拔出的，然后通过扁平六角螺母固定在外壳上，用尖嘴钳或空心的套筒均可去除。而大波轮和环波轮为方便拆解可以先将外层橡胶皮褪去，用手指或者配合小型的棒子即可辅助取下；大波轮有一个内六角螺丝，拧松后就可以直接取下，随后环波轮要去除螺丝，注意调节大波轮阻力的机构比较复杂，可以拿跟绳子，将拆后的组件直接串起来。

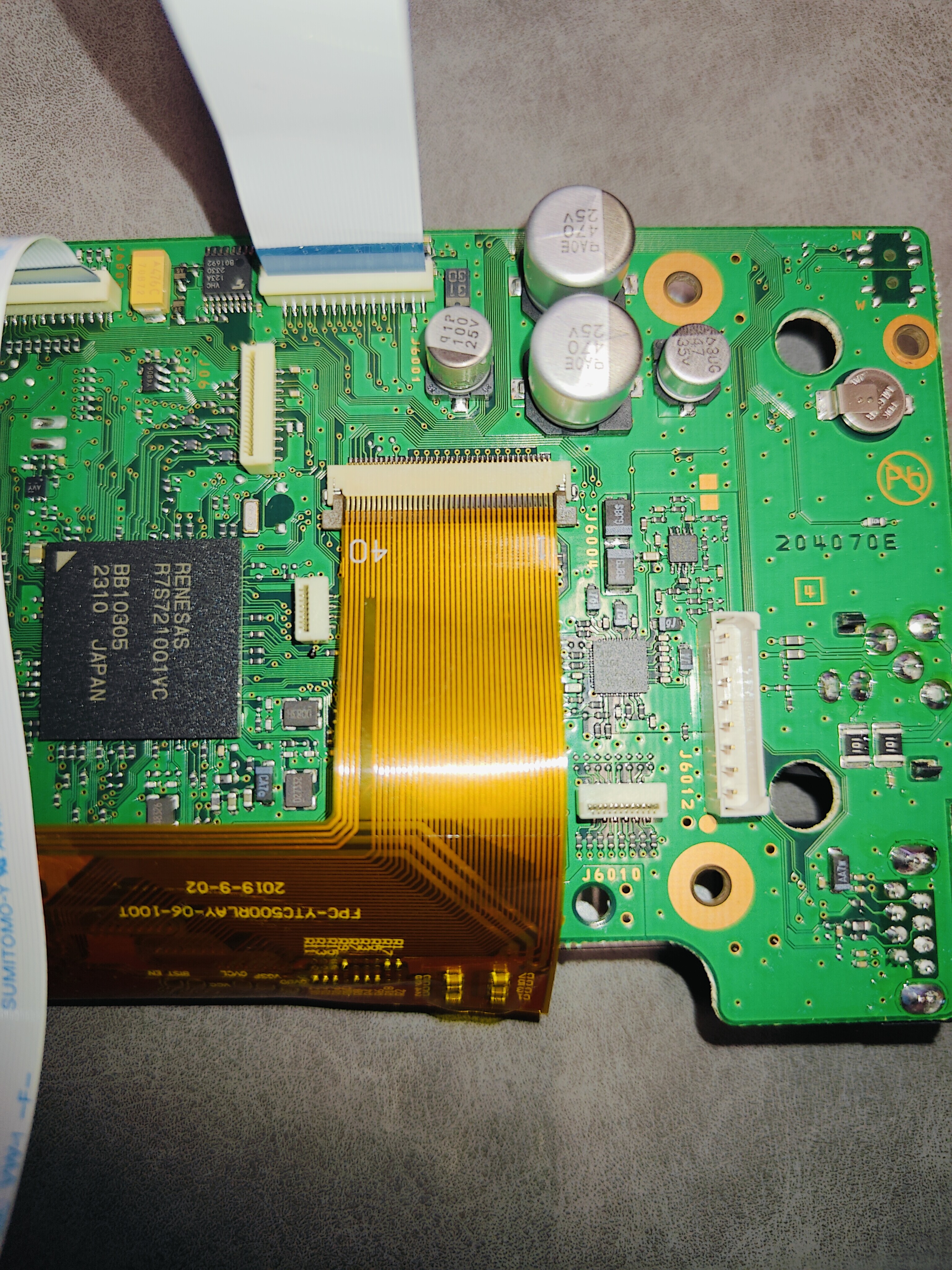

机头有两块电路板，一块用于各种按钮、旋钮的信号处理，以及面板那一排指示灯的显示；另一块除了负责与主机通信，还有就是屏幕的控制的处理器，也是来自瑞萨的R7S721001VC，芯片内有Cortex-A9核心，伴随400MHz的主频，用来处理机器控制与屏幕显示的功能：

屏幕则是一家英国公司生产的——但实际上也贴着Made in China。我这台机器最大的槽点就是这块屏幕，只是一块480p的低分辨率框贴电阻屏，结果有好几个坏点与亮点，内外屏之间还有少量进灰，售后要792元更换一块，着实受不了。所以后续我将会把我折腾DX10屏幕的经历与教程发出来，目前还在测试中，但总体来说不到100元就能搞定：

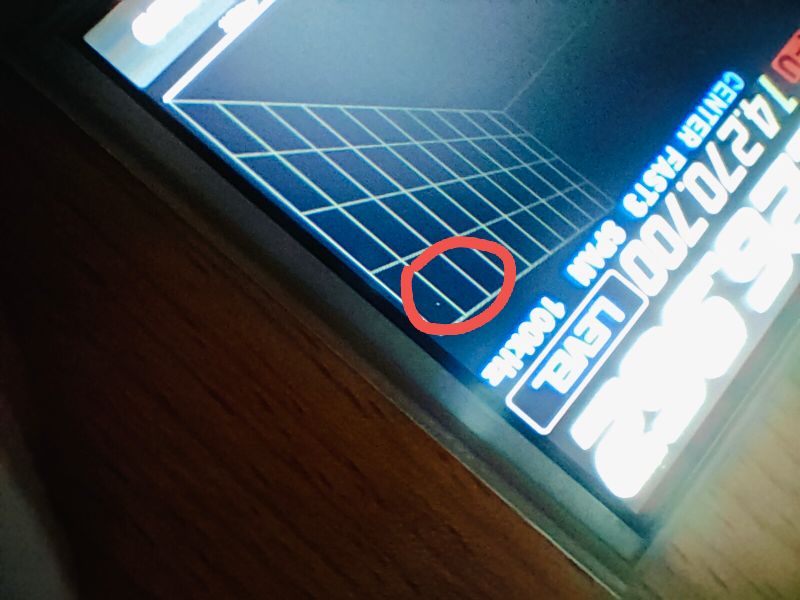

屏幕的坏点因为相机拍出来不好辨识，就放两张明显的。第一张是连续好几个点，有一个反色其余常亮：

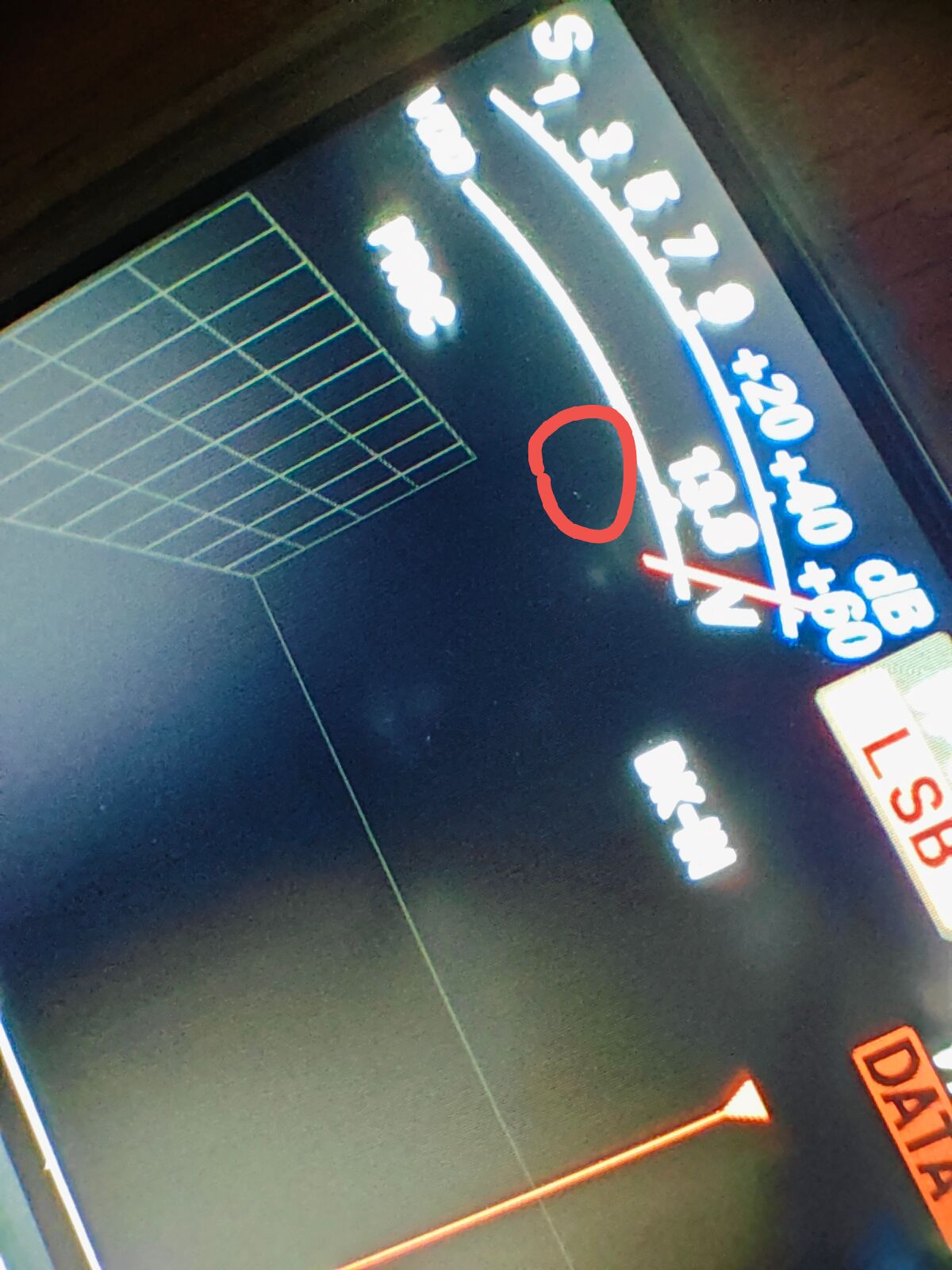

第二章就是个亮点，因为那一块背景是黑色所以比较明显：

底部还有几个点就不一一展示了，但是在与群友的交流中，其他爱好者的机器似乎没有这种情况。也许只是我运气不好吧。

到这里本篇关于DX10的拆机就结束了，维修的后续和之后的通联情况也会继续更新，也欢迎大家评论留言。这里是BG6HFD，73送上~
