几个月前购入一台ICOM的经典机型IC-718体验，该机直到目前还在生产，不过功放部分有变动，三极管换成了场效应管。机器后来已出，这两天恰好翻到之前拍的照片，放出来与大家一起欣赏。

这部机器是从1区的爱好者手中收来的，机器保存完好，内部干净无锈，可惜功放单元放久了出了故障。后续维修好了但感觉不大稳定就换了块功放板，而后置换DX10售出。

机器结构紧凑，内部模块化设计。打开机器上盖，左侧绿色的电路板是控制电源通断与功放一体单元；右侧为低通单元，同时有收发转换和驻波功率检测的电路：

这台机器是旧版机器，主功放管采用三极管。经过调制的信号先通过2SC1971进行预推动，也就是第一级放大；随后通过耦合变压器进入两只2SC3133推动管放大，即第二级放大；最后送入主功放管2SC2904进行第三级放大，再经过耦合电路输出到低通板。在图示功放板的左下角，黑色的三极管与继电器等电路为电源控制；右侧低通板右上角黄色继电器用于收发切换，排线旁边的小线圈用于驻波检测。

机器翻过来是接收与调制部分二合一的大电路板，与一块合成频率的锁相环单元板（也叫频合板）：

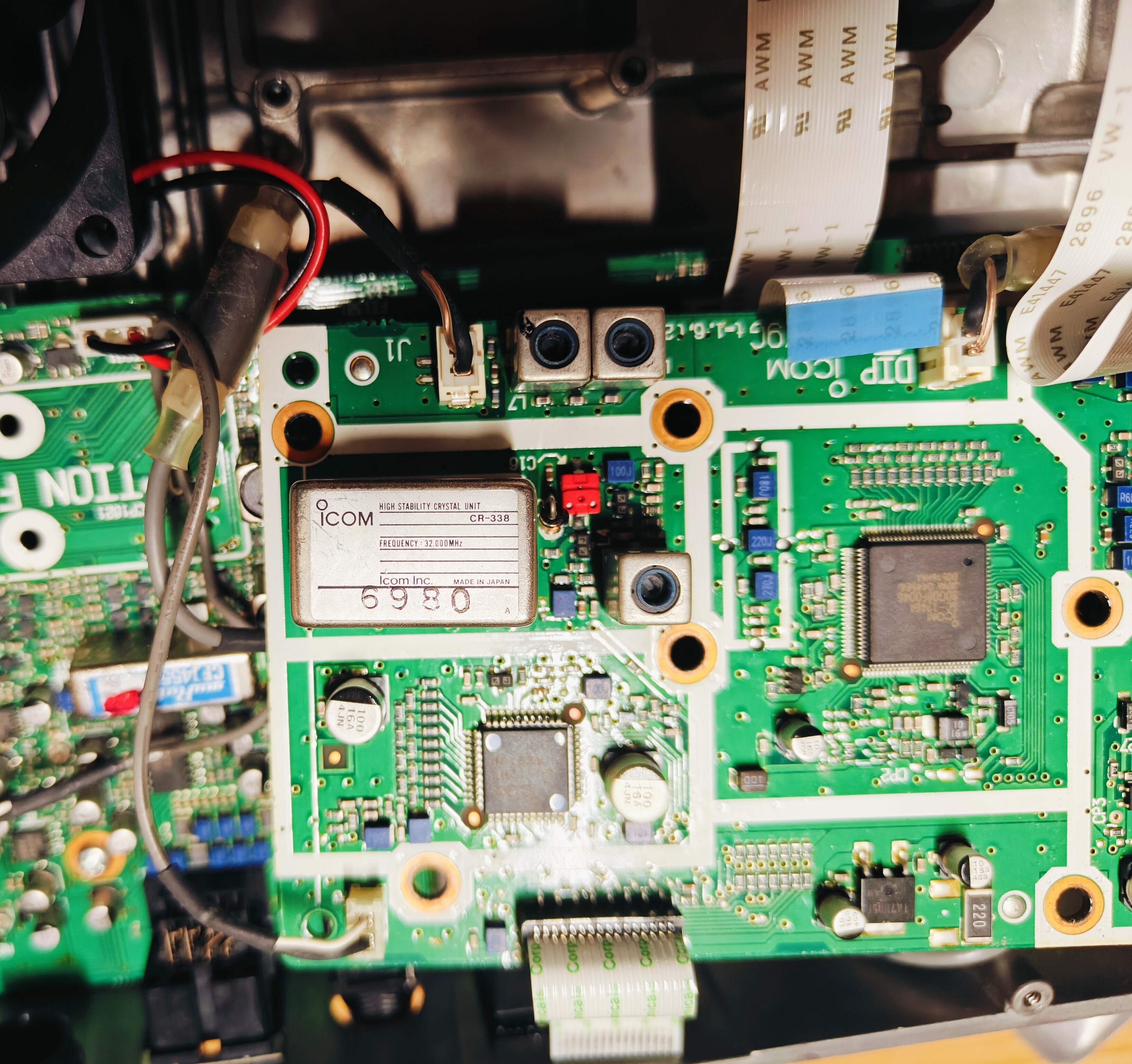

这一块的电路不作具体分析，维修手册上有完整的方框图参考。“OPTION FILTER”部分可以加装CW滤波器，而音频输出位置也可以连接音频DSP降噪模块UT-106实现降噪功能。PLL板上则可以更换CR-338温补晶振：

（图片来自BG6AEC老师的IC-718）

前面板则是逻辑电路与操作面板相关的电路，扩频也在这动刀子。虽然之前打理机器时拆过面板部分，但很遗憾没有留存前面板的照片。

作为一款目前仍在售卖的电台，相较于现在各种包含数字sdr的接收架构，IC718本就不算突出接收性能到今天已经有些不够看了，也许因为它不那么智能，在海上等领域需要这样简单不易损坏的设备。对于爱好者来说，若是在二手市场花费两千元不到的价格，获得这样一部拥有核准码可以合法上证的百瓦电台，倒也是个不错的玩具。
